一、概述

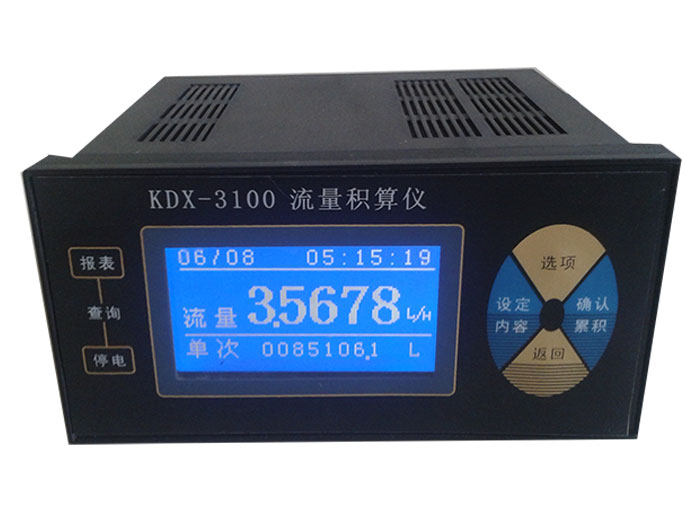

KDX3100型智能流量积算仪是采用嵌入式技术设计而成的新一代多功能智能二次仪表，通过简单编程可以测量多种气体、液体、饱和蒸汽和过热蒸汽的流量等参量，实现压力自动补偿密度，温度自动补偿密度，温度、压力自动补偿密度等，主要用于与具有脉冲信号或模拟信号输出的流量计配套构成流量测量系统。仪表针对不同的流量计内置了不同的算法，可确保测量数据稳定可靠。仪表的各种功能设置完全采用人性化设计，简洁实用。已广泛应用于商业贸易结算及工业参数测控系统中。
二、技术指标
输入信号
流量输入信号 频率式信号：
速度式流量计：0~5000Hz，低电平≤1V，高电平≥5V
比例式流量计：0~1000Hz，低电平≤1V，高电平≥5V
模拟量信号：4~20mA模拟电流信号
压力输入信号（补偿信号）：0~10 mA或4~20mA模拟电流信号
温度输入信号（补偿信号）：0~10 mA或4~20mA模拟电流信号
Pt100铂电阻的电阻信号
输出信号
模拟量输出：4~20mA模拟电流
脉冲输出 ：同步脉冲输出:标准方波1:1
调制脉冲输出，方波脉冲
高电平11V,低电平0.8V
K1，K2（开关）：250V，3A
精度 测量显示精度: 0.3级
设定方式 ：通过仪表面板上的按键“设定”、“选项”等实现功能码和参数数值的设定
通讯方式 ： RS485、RS232接口、打印机接口，具有防雷电保护
显示方式 : 瞬时流量测量值显示，累积流量值显示，温度补偿测量值显示，压力补偿测量值显示，
流量（频率）测量值显示，班次累积值显示，当前时间显示，当前日期显示，密度显示，
发光管工作状态显示，高亮度LED数字显示
测量通道物理数据显示：差压通道电流、压力通道电流、温度通道电流、PT100通道电阻、仪表内部温度
自动修复：除软件Watch Dog外，硬件系统配置也有Watch Dog，上掉电复位系统，一旦程序出错，或意外死机，可保证仪表强行恢复运行。
断电保护：机内的运算结果和用户设定的数据在断电时不会丢失，可长期保存
使用环境 : 环境温度：0~55℃
相对湿度：5~85%RH
工作电源：AC： 220V±15%
DC： 24V
功耗：小于5W
输出电源 ：DC12V/800mA
DC24V/300mA
结构 ：标准卡入式
重量 ：1.5kg
三、仪表安装与外形尺寸
本积算仪表采用的卡入式结构，请将仪表轻轻推入安装孔，再用固定支架固定即可
表盘开孔尺寸如下：
横表：152±0.5×76±0.5（宽×高，单位mm）
竖表：76±0.5×152±0.5（宽×高，单位mm）
外形尺寸： 横表：160×80×150（宽×高×深，单位mm）
竖表：80×160×150（宽×高×深，单位mm）
