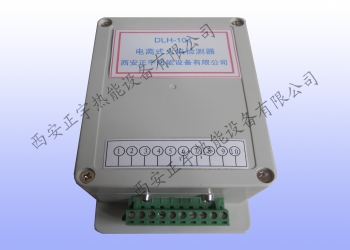

DLH－105离子火焰检测器
DLH－105火焰检测器主要用于燃气工业燃烧器的火焰检测。检测性能可靠，可以排除积炭、布线分布电容的影响，只对火焰敏感，对高温辐射和对流无反应，具有强抗干扰性能。
一、主要技术指标
1.电源电压220V ±10% 50/60HZ
2.火焰检测 电离电极
3.检测响应时间≤0.1秒
4.电极使用温度 长期1300℃
5.探头与检测器连接距离 ≤100米
二、检测电极pyromax高温合金
1.直径Φ16 伸入火区Φ4
2.安装螺纹M18×1.5
3.安装检测电极必须能接触到火焰，并且一定要对大地连接，检测孔Φ16.5mm，电极长期工作温度1300℃，不需冷却。
三、接线端子如下图所示
1.接电源的火线L2.接电源的零线N
3.接探针 4.连接燃烧机或烧嘴（接地）
5.接组开关接点的常闭
6.接组开关接点的公共端
7.接组开关接点的常开
8.接第2组开关接点的常开
9.接第2组开关接点的公共端
10.接第2组开关接点的常闭
四、安装
1.电极安装
该检测器检测火焰采用接触式检测方式，安装检测电极时，必须使中心电极在检测时能接触到火焰，检测电极的中心电极必须对地绝缘，不要接触燃烧器内的金属材料或耐火材料。检测电极外壳必须与大地连接。
检测电极的中心电极材料选用特殊镍合金材料，它抗高温氧化，安装检测电极时，不需要通风冷却，检测电极可以在1300℃的高温下长期使用，使用温度不大于1400℃，请用户选择合适的位置安装。
2.电源
如用户使用的交流电源为不接地电源，如用隔离变压器供电，请将电源的一根线接地。
