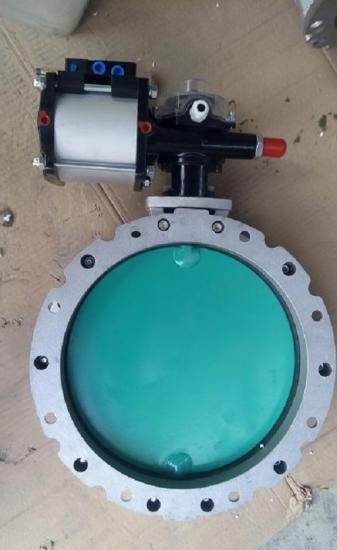

由两个采用重力浇铸而成的半阀体组成，半阀体为铝合金材料，旋转阀板采用高分子材料制作，具有良好的密封性。顶部及底部相同的圆法兰，具有一个顶部法兰以及一个折边部件，适用于一根柔性套管。
主要用于开关料箱，料斗以及装有粉状或是颗粒状物料的筒仓。可应用于所有粉状及颗粒物料的处理，阀门利用物料自身重力进行截流以及气动传输干性物料。可以安装在料斗、料箱、筒仓、螺旋或其他类型的输送机的下方，以及连接气动输送管道。由于此阀门的特殊结构以及工程材料的运用，它始终是一个非常经济且极高效的选择。
产品别名：蝴蝶阀
连接形式：法兰
材 质：铸铝合金
公称通径：100-350（mm）
适用介质：空气
压力范围：0.2Mpa
适用温度：80℃
主体材料：半阀体为铝合金材料，旋转阀体采用高分子材料制作
结构形式：垂直板式 传动形式：气动
密封形式：软密封型 气动执行器配置：CP101型
粉体蝴蝶阀（安装尺寸图）
