陕西元丰纺织技术研究有限公司（陕西省纺织科学研究院）研制开发的“织造生产监测管理系统”可以实现对各类织机运转状况的全方位监测和管理，为生产的产质量管理提供信息化、现代化的平台和技术保障，大大提高纺织厂的自动化管理水平，为企业的信息化建设提供有力的支持。本系统为局域网和广域网的用户提供了信息浏览的平台。

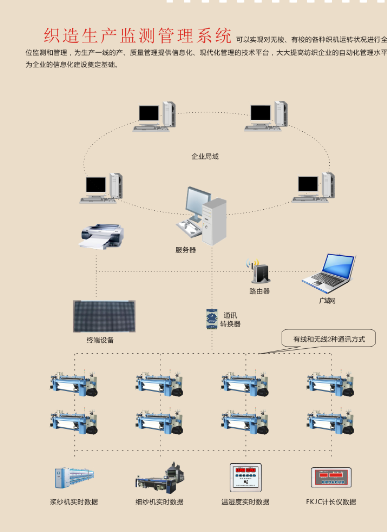

如图所示：织机信号通过信号采集器形成机台数据，并定时自动完成交班数据的生成和存储；服务器在用户指令操作下对保存在信号采集器的数据进行提取形成数据库文件；客户端的用户通过调用服务器的数据库文件查看实时生产信息和各种生产报表。
本系统主要由四部分组成：
&61548 客户端：采用计算机（PC机）,分布在企业局域网或者广域网环境内。
客户端通过程序与服务器进行通讯，实现信息的共享，获取各种生产信息。客户端主要实现:基本信息的查看，包括设备信息、产品信息、人员信息、生产计划、轮班规则等；各种数据报表、曲线的浏览；车间现场实时生产情况的查看；织轴的了机预警，计划生产进度的查询等。系统还提供产量工资核算和轮班排比等辅助统计程序。
&61548 服务器：采用商用机或工控机，设置在中心控制室。
服务器通过串口与信号采集器进行通讯，从信号采集器调入织机信息，建立全厂的数据库，以便对数据进行统计处理。服务器主要实现：系统的设置；基本信息的录入与更改；轮班规则和月度计划的录入；机台品种和岗位的更改；与信号采集器的通讯；质量数据的录入；纱线出入库的登记；织轴盘头的管理等。
&61548 信号采集器：采用单片机电路控制板。
在每台织机控制箱内安装一块信号采集器，对织机的相关信号进行采集与处理，为实现各种相关数据的统计准备基础数据，并将数据定时自动进行分班存储，信号采集器可以连续存储9个班以上的班产信息，并且具有掉电保护功能。
&61548 显示终端：显示终端为LED大屏幕。
LED大屏幕为用户可选择配置，安装在车间生产现场，主要完成以下内容的显示：各小组的当班产量和效率；轮班的当班产量和效率；警示低效机台；车间临时通知。还可以根据用户的实际需要进行显示内容的修改和编排。
2、功能介绍
&61548 系统能够对织机的产量、经停时间/次数、纬停时间/次数、边停时间/次数、总停时间/次数、运转率和效率等信息，进行准确地实时监测与记录；
&61548 能够在车间内和监控室内同步实时地显示各个机台的当班生产情况，并实时统计车间的当班运行状况；
&61548 系统记录机台的生产全过程，通过过程分析让用户掌握每一个生产细节；了机预警、盘存功能，让用户足不出户就能对生产调度了如指掌。
&61548 通过对各品种的生产统计，结合质量信息，实现产质量信息的对比和人员工资的计算；结合各种成本信息，实现产品的利润核算；
&61548 通过位图、曲线、饼图、柱状图等多种显示手段将数据显示直观化；通过有效的排序手段，更利于用户抓住重点。数据报表轻松导出Excel，方便用户进行二次编排。
&61548 提供机台运行状态图，方便管理人员掌握机台在整个生产班次中的运行状况，什么时间机台运行良好；什么时间停车、停车原因是什么、停车多长时间等数据都一目了然。
&61548 提供多种报表样式。
&61548 利用射频技术，在车间和管理办公室间通过刷IC卡，实现数据交互。即通过刷IC卡完成人员的交接班，上轴及换轴时刷卡进行产品数据的下发，机台特殊状态的设置等。
