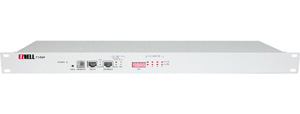

多业务SDH光端机ESDH622C是新一代基于SDH多业务传送节点设备，它集Data、IP、SDH于一体，该设备不仅保留了SDH设备灵活的组网和业务调度能力，而且通过增加相应数据模块，实现了对Data和IP的有效传输，非常适合现今网络由单纯的TDM网络向支持多业务的未来网络发展。
多业务SDH光端机ESDH622C采用目前流行的19英寸盒式结构，由一块主板和四个扩展槽位构成，是一种应用广泛、体积小、系列化产品。该产品在系统构成、电路实现、结构和工艺等方面都大量采用了当前世界的技术。设计时充分考虑了散热和电磁兼容；研发、生产中广泛运用了大规模集成电路和的光器件；工艺上并采用表面贴装，多层印制板等工艺。严格按照ITU-T建议要求和有关标准的要求设计。
多业务SDH光端机ESDH622C可被灵活地配置为ADM、MADM、TM、REG等网元类型功能，具有完整的业务配置、分插、时钟同步等功能。能够支持目前流行的多种组网方式，如点对点、链路和环网等。
产品特点
多方向光路接入，组网能力强
ESDH622C智能多业务光传输设备可接入光方向多达4×STM-4或2×STM-4+8×STM-1或 10×STM-1。系统支持STM-1、STM-4的混合组网，可组成链型、环型、T型、环相交、环相切等各种复杂传输网。
强大的交叉能力，可供选择
ESDH622C智能多业务光传输设备支持STM-1系统交叉模块和STM-4系统交叉模块可选。
STM-1系统交叉模块提供8 X 8的VC-4高阶交叉矩阵和504 X 504 VC-12低阶交叉矩阵；
STM-4系统交叉模块提供16 X 16的VC-4高阶交叉矩阵和1008 X 1008 VC12低阶交叉矩阵；
交叉矩阵支持双向方式、单向方式、广播方式，具有强大的交叉能力。
该设备可灵活配置为STM-1和STM-4两种不同级别的VC12、VC3、VC4级的全时隙交叉系统。通
过交叉的设置可将设备配置为终端设备（TM）或分插复用设备（ADM）。
提供大量的业务接口和丰富的支路接口类型
ESDH622C智能多业务光传输设备提供2Mb/s(E1)接口、10/100Base-T自适应以太网接口、低速数据V.35/V.24/V.11接口、E3/T3电接口、E4电接口或10个155M光接口，具体接入能力见下表。
序号 支路接口名称 单盘接口密度 配置
1 622M光接口 1 4
2 155M光接口 1~2 10
3 E1 (2M接口) 8、16、32可选 128
4 E3/T3(34M/45M接口) 3 12
5 E4(140M接口) 1 4
6 10Base-T 8 32
7 10/100MBase-T 4 16
8 V.35/V.24/V.11 6 24
IP交换功能
ESDH622C系统可提供10/100M以太网接口，带宽可调，支持以太网桥、IP二层交换等功能;可实现以太网透传和汇聚功能；用户接入带宽可以10Kb/s为步长进行调整，带宽可到100Mb/s；调整过程为全时隙选择；共享带宽通道提供VC12和VC4两种可选方式；支持2层广/组播。
可靠的时钟性能
ESDH622C支持外时钟、SDH线路时钟、2Mb/s支路时钟和内时钟等四类可选时钟源，对外提供同步时钟输出，以及跟踪同步、同步保持、自由振荡三种时钟运行模式，并采用S1字节管理功能，使时钟保护倒换能够智能、高效的进行。可选再定时功能，适用于移动等较特殊网络。
平滑升级扩容，保护用户投资
ESDH622C智能多业务光传输设备可实现从STM-1到STM-4平滑升级。当运营商有新业务的需求或对已开展业务的扩容时，只需在ESDH622C设备上增加相应的业务支路接口板即可完成。满足运营商全网规划、分期投资，保护用户投资。
丰富的辅助接口
ESDH622C利用其强大的开销处理能力，为用户提供若干数据接口：
对每个光方向提供1路V.11或RS-232数据接口；
系统提供8个外部告警输入和8个告警输出接口；
1个公务电话接口。
ESDH622C采用专有技术开发的公务联络电话，适用于任意拓朴结构的网络。公务系统可实现
选址呼叫、会议电话等功能，站址：≤999。
强大的网管系统
ESDH系列产品采用统一的网管系统进行管理。具备TMN的主要管理功能，集中管理网络中各种业务和设备。
自动通道配置：优化的通道配置算法，保证系统能迅速有效地提供和调配业务。
远程托管：用户可以根据需要，暂时将网络托付给设备制造商或网络维护公司进行故障排除等
维护操作，接入方式可采用电话拨号或DDN专线。
故障定位：集中分析各种业务和设备的故障信息，迅速确定真正的故障源。
充分的计费信息：为计费系统收集了带宽、有效时长、服务质量等完备的原始计费信息。
完善的安全管理：系统提供用户按类别、地域、功能等多种因素组合限制的操作权限，能同时
有多个操作维护人员在多个操作平台上进行管理。
业务管理：对各种业务均提供端到端的视图和管理。
