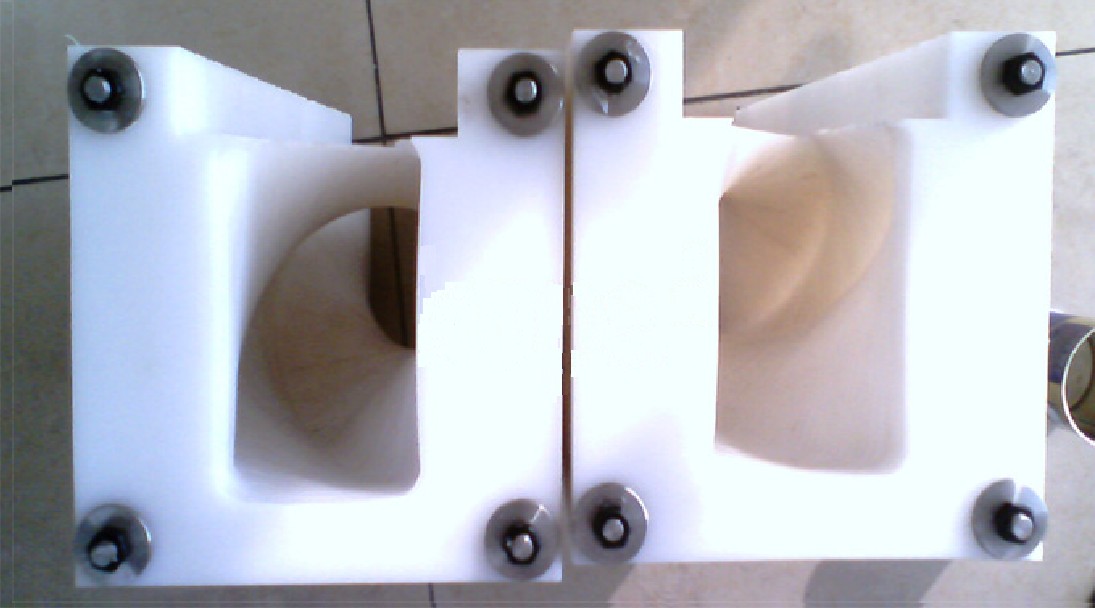

上海凯成传动设备有限公司生产的螺旋体翻罐机构工作原理是螺旋右旋180角，螺旋板块共18.5组，每组2片共37片。每片厚度为5mm，每片右旋5°。如下图A为工位片0°直立孔；第二片开始转向5°状态（图B）再以每片旋转5°顺序转向第9工位（如图C）继续旋转直至180°（如图D）这时已旋转了36个工位，完成整个罐体的180°翻转。而后若继续以上同顺序旋转18工位转到出示0°状态，共旋转72片次，集合73片也就是实现了整体360°旋转（图A）。总的来讲，每片旋转块都以每5°旋转一个工位，一直旋转180°，相当于将罐倒置向下，形成罐体口向下，完成了一个180°周期及全过程。翻罐器旋转顺序的确定 首先确定旋转方向为右旋，共18.5 组。每组2 片，共37 片。如图(A)(B)(C)(D)所示。从工位板片0度直立孔图（A）初始状态，第二片开始转向第二工位图（B）5°状态，再以每片旋转5°顺序转向第9个工位图（C）45°状态，又以每工位旋转5°转9个工位图（D）90°状态，这时已旋转了18个工位，共集合19片成水平位置，这正是总螺旋体180°的一半。而后由以上同顺序旋转18个 工位旋转到初始0°状态，共转36 片次，集合37片180°，也就是终止状态，即(A) 状态。总的来讲，每片旋转块都以每5°旋转一个工位，一直旋转36个工位，旋转了180°，相当于将罐倒置向下，形成罐体口向下，正置在被喷水冲洗和被喷底码状态，完成了一个180°的周期及全过程，达到了设计旋转程序要求。
详情请致电：131 2208 8746
