ZX/CGM高强无收缩灌浆料（使用说明书）
ZX/CGM高强无收缩灌浆料是以高强度材料为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等助剂配制而成。在施工现场加入一定量的水，搅拌均匀后即可使用，主要用于设备基础二次灌浆，梁板柱加固，以及路面抢修工程等。
◆产品特点
1.塑性膨胀和硬化期膨胀的双重效应，确保有效承载面EBA&160大于90%，均匀传递荷载。
2.大流动度、不泌水、不离析，施工更加简便快捷，确保施工质量。
3.早强高强灌浆24小时后确保设备正常运行生产。
4.不含金属膨胀源不腐蚀钢筋，抗油渗、耐久性好。
◆性能指标 JC/T986-2005《水泥基灌浆材料》
GB/T50448-2015《水泥基灌浆材料应用技术规范》
●以上数据是在是在标准实验室条件下检测的
●参考用量：2.2-2.4吨/m3●加水量：13%-15%
◆产品用途

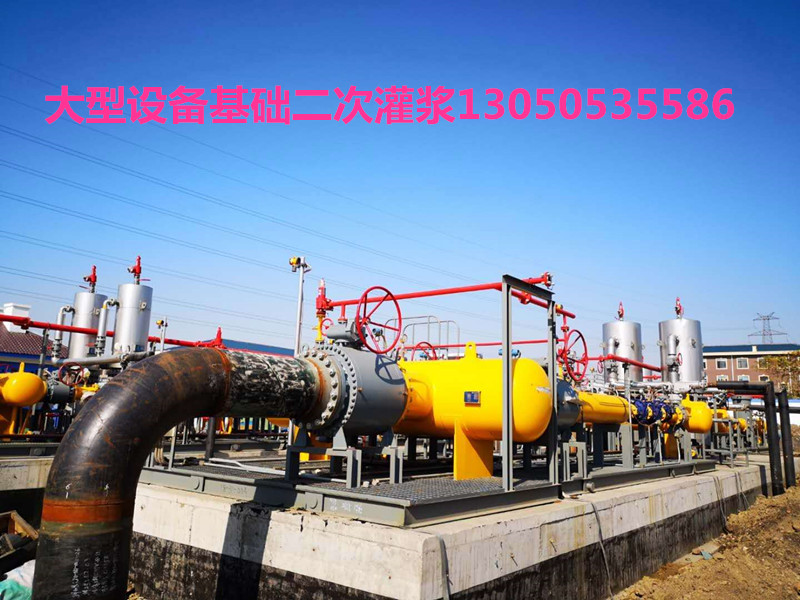

1、用于设备基础二次灌浆。 2、用于地脚螺栓锚固及钢筋栽埋。
3、用于混凝土结构加固和修补。4、用于梁柱截面增大加固工程。
4、飞机跑道的抢修、核电设备的固定。 5、路桥工程的加固。
6、机器底座、钢结构与地基怀口灌浆、栽埋钢筋、旧混凝土结构的裂缝治理。
7、机电设备安装，轨道及钢结构安装，静力压桩工程封桩。
8、墙体结构的加厚及漏渗水的修复，各种基础工程的塌陷灌浆以及各种抢修工程。
◆产品使用范围
◆施工方法及步骤
施工前应准备搅拌设备、养护物品和必要的工具。
步：基础处理
1、基础表面应进行凿毛处理，或采用新老混凝土界面剂做界面处理。
2、清洁基础表面，不得有碎石、浮浆、浮灰、油污和脱模剂等杂物。
3、灌浆前24h，基础表面应充分湿润，灌浆前1h，清除积水。
第二步：支模
按灌浆施工图支设模板。模板与基础、模板与模板间的接缝处用水泥浆 推荐901堵漏王、胶带等封缝，达到整体模板不漏水的程度。
2、模板与设备底座四周的水平距离应控制在100mm左右，以利于灌浆施工。
3、模板顶部标高应高出设备底座上表面50mm。
4、灌浆中如出现跑浆现象，应及时处理。
第三步：灌浆料配制
1、本产品用量为2.2-2.4吨/m3，一般按产品的不同型号约13%-15%的加水量标准加水搅拌。
2、推荐采用机械搅拌方式，搅拌时间一般为3min。采用人工搅拌时，应先加入2/3的用水量拌和2min，其后加入剩余水量搅拌3min至均匀。
3、每次搅拌量应视使用量多少而定，以保证40min以内将料用完。
4、现场使用时，严禁在灌浆料中掺入任何外加剂、外掺料。
第四步：灌浆施工方法
1、较长设备或轨道基础，应采用分段施工。
2、几种常用灌浆方式图示：
3、二次灌浆时，应符合下列要求。
① 二次灌浆时，应从一侧或相邻的两侧多点进行灌浆，直至从另一侧溢出为止，以利于灌浆过程中的排气。不得从四侧同时进行灌浆。
② 灌浆开始后，必须连续进行，不能间断。并尽可能缩短灌浆时间。
③ 在灌浆过程中严禁振捣。必要时可用灌浆助推器沿灌浆层底部推动灌浆料，严禁从灌浆层中、上部推动，以确保灌浆层的匀质性。
④、设备基础灌浆完毕后，应在灌浆后3-6h沿设备边缘向外切45度斜角以防止自由端产生裂缝 ，如无法进行切边处理，应在灌浆后3-6h后用抹刀将灌浆层表面压光。
⑤、当设备基础灌浆量较大时，灌浆料的搅拌应采用机械搅拌方式，以保证灌浆施工。
第五步：养护
1、灌浆完毕后30min内应立即加盖湿草或岩棉被,并保持湿润。
2、冬季施工时,养护措施还应符合现行钢筋混凝土工程施工及验收规范GB50204
的有关规定。
3、灌浆料达到拆膜时间后，可进行设备安装,具体时间参见“拆膜和养护时间及环境温度的关系表”:
4、在设备基础灌浆完毕后，如有要剔除部分,可在灌浆完毕后3-6h后,即灌浆层硬化前用抹刀或铁锨工具轻轻铲除。
5、不得将正在运转的机器的震动传给设备基础，在二次灌浆后应停机24-36h,以免损坏未结硬的灌浆层。
包装存贮：
标准包装规格为25公斤/袋，宜储存在干燥、通风环境中，防水、防潮，未开封状态下保质期为6个月，可按一般货物运输。产品型号 ZX-1/CGM-1 ZX-2/CGM-80 ZX-2/CGM-100 ZX-3/CGM-340 ZX-4/CGM-4
产品性能 通用型 超高强型 超高强型 超细型 超早强型
加水量（重量比） 13%-14% 12%-13% 13%-14% 13%-15% 13%-14%
流动度（mm）
初始值
≥340
≥300
≥300
≥340
≥340
竖向膨胀率（%） 3h 0.1~3.5
24h与3h的膨胀值之差 0.02~0.5
抗压强度（MPa） 1d ≥20 ≥30 ≥35 ≥20 ≥25
3d ≥40 ≥60 ≥70 ≥40 ≥45
28d ≥60 ≥80 ≥100 ≥60 ≥70
对钢筋有无锈蚀作用 无
泌水率（%） 0
产品型号 使用范围
ZX-1/CGM-1通用型 地脚螺栓锚固、裁埋钢筋、灌浆层厚度≥30mm 基础二次灌浆。
ZX-2/CGM-80超高强型 对设备基础二次灌浆强度要求较高，大型设备的底座及地脚螺栓等部位。
ZX-3/CGM-340超细型 高流态，适合于间隙较小的设备基础的二次灌浆，以及对材料流动性要求较高的部位。
ZX-4/CGM-4超早强型 早强，适合于铁路枕轨的抢修；机场、高速公路等混凝土路面的修补；地脚螺栓的锚固；建筑物、构筑物的抢修等。
日气温（℃） 拆模时间（h） 养护时间（d）
-10~0 96 14
0~5 72 10
5~15 48 7
≥15 24 7
