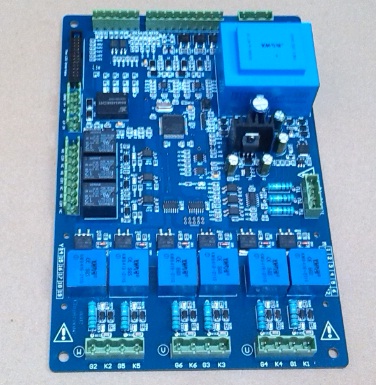

MC810十脉波三相整流可控硅触发板采用工业级微处理器，高度数字化设计，双通道热冗余工作，Fuzzy-PID智能调节，集开环调压、闭环恒压和恒流三种调节方式于一体，控制可控硅实现恒压限流或恒流限压，功能参数设定采用按键操作，故障报警、界面参数采用LED数码管显示，设定参数自动储存。控制板带自动判别相位、缺相保护、上电软起动、缓关断、恒流输出、恒压输出、过压保护、过流保护、工作状态指示等功能。具有十脉波三相全控桥式整流触发方式，可触发5000A以下的可控硅，适用于工业各领域的电压电流调节的变压器一次侧等阻性感性负载类型，应用于对电源有高要求控制的电机、 起重电磁铁 励磁装置、三相晶闸管电源等控制精度高的十脉波电源设备。
该十脉波三相整流可控硅触发板具有多种给定控制信号选择，支持0-5Vdc、0-10Vdc、0-10mA、4-20mA等输入自动控制模式，也可用电位器（10K 2W）及通过面板按键手动控制，灵活方便，所有参数均为数字量，无温度漂移变化，提高了调节精度和电源利用效率，减少对电源的污染，具有稳压精度高，可靠稳定性好。同时本控制板具有强抗干扰能力，采用防干扰措施，恶劣干扰环境正常运行，输出全部采取隔离技术，具有多种保护功能，适用范围宽。
一、技术规格：
1.1、工作电源：220VAC/380VAC ±10% 50/60HZ（可根据客户要求订制）
1.2、电压调节范围：1～
1.3、电流调节范围：1～
1.4、负载适应调节电压：AC220V/380V/660V
1.5、移相范围：0-175° 调节输出分辨率：1/1000 稳定精度：优于±1%
1.6、输入信号：面板按键操作、DC0-5V、1-5V、DC0-10V、0-10mA、0-20mA、4-20mA、10K电位器调节
1.7、触发电流：≥ 600mA 触发容量：≤ 5000A单双向可控硅
1.8、PID动态响应时间：≤25mS，超调量：≤10%
1.9、三相触发不平衡度：≤ 0.3°
1.10、报警继电器触点容量：250VAC/3A（阻性）
1.11、适用负载：各种变压器一次测等阻性感性负载
1.12、工作环境温度：-20℃～60℃ 相对湿度：≤90%RH（无结霜）
1.13、绝缘体强度：2500VAC 1分钟
1.14、外形尺寸：260X160X50mm
1.15、开孔尺寸：245X145mm
1.16、重量：0.9KG
二、性能特点：
2.1、十脉波三相输出控制，元器件采用高稳定性的进口器件设计及制造，全自动SMD工艺制造，性能稳定可靠。
2.2、具备数字恒流恒压功能及限流限压功能，智能PID调节方式，LED显示窗口实时显示运行各种状态。
2.3、完善的故障检测及报警功能，实时检测负载电流、负载电压、控制信号、反馈信号丢失等参数。
2.4、接口兼容性：支持0-5Vdc、0-10Vdc、0-10mA、4-20mA等输入自动控制模式，也可用电位器或面板按键手动控制，能与国内外各种控制仪表、微机的输出信号直接接口。
2.5、实时保护：电源出现缺相时报警提示，控制器并停止输出；负载过流过压保护报警提示，控制器并停止输出。
2.6、软启动：在启动时，输出电压会从零开始逐渐增大到，以消除对电网及负载的冲击，软启动时间参数可设置。
2.7、缓关闭：在关闭时，输出电压会从开始逐渐减小到零，以消除对电网及负载的冲击，缓关闭时间参数可设置。
2.8、具有自动识别相序功能，对控制板供电电源无相序要求，无需外接同步信号，免调试，接线方便。
2.9、防可控硅触发接口烧坏保护设计；的MODBUS现场总线通讯功能，全隔离控制选配项。
2.10、线路板全部涂三防漆保护，具有优越的绝缘、防尘、防潮湿、防腐蚀、防老化、耐电晕等性能。
相关电磁铁控制具体功能资料请联系我司销售人员，本文仅供了解。
控制板具有励磁或消磁电压与时间调节功能，强磁或停电保磁。
