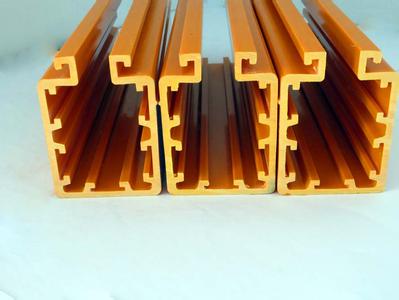

HXTS、HXTL系列多极管式滑触线由高强度工程塑料绝缘导管或铝合金保护壳、多级导电铜排、集电器以及悬吊、固定等组件组合而成。多极管式滑触线该产品以其设计紧凑、性能稳定、使用安全的特点被广泛地应用于电流较小、使用频率较高的物流自动化流水生产线以及检测线。
一、HXTS-4-16/80多极管式滑触线产品组件说明
（一）供电导管：承载电源导入的电流输送到导电器，每根导管长为4M，亦可根据需方要求订做，规格参阅表3-1
（二）导电器：在导管内与导轨滑动接触导入电流，并向其它移动式电器提供电流的装置（见图5-1）。
（三）中间进线盒：由导管的中部导入电源电流的装置（图5-2）
（四）端部进线盒：由导管的顶端导入电源电流的装置（图5-3）
（五）连接夹：位于相邻两导管连接处，作连接固定和绝缘（图5-4）
（六）定形夹：保持导管不变形（图5-5、5-6）
（七）拨叉：向导电器传递移动推力或拉力，并适度吸收传动误差和传动冲击，拨叉可根据导电器数量和型号配用（图5-7）
（八）室外安全滑触线地沟结构
二、HXTS-4-16/80多极管式滑触线的基本参数
序号 导轨截面积 S 35°C允许连续截流量（A） 35°C百米电阻Ω 50HZ、380V标准轨距允许载电流百米阻抗
mm2 w.t Cu AL Ω Ω TC
25% 40%
1 10 18×0.56 50 0.1823 0.184 60 40 33
2 16 18×0.89 80 0.1140 0.116 100 68 53
3 25 18×1.39 100 0.0729 0.075 120 92 66
4 35 18×1.94 130 0.0529 0.055 170 128 86
5 50 18×2.78 185 0.0365 0.040 240 184 121
6 70 25×2.8 260 0.0260 0.028 367 288 184
7 95 25×3.8 350 0.0192 0.025 434 338 217
8 120 25×4.8 420 0.0152 0.022 553 435 276
9 400 45×35 800 0.0075 0.017 1053 832 526
10 600 45×35 1000 0.0050 0.015 1316 1040 658
11 800 45×35 1200 0.0037 0.014 1580 1250 789
三、多极管式滑触线选用产品应注意事项
（一）导管选用
1、查表法：根据负载配置总功率，负载持续率、使用环境、起重机械吨位及其额定工作电流，查表3-1或表6-1确定导管规格。
2、功率估算法
（1）根据负载特点、估算负载总功率Σp
a.n负载同时工作：Σp=Pa+Pb+...+Pn
b.n个负载不同时工作：Σp=pa+pb+pc...
其中：pa一个负载功率；pb、pc其余二个可能同时动作的负载功率。
（2）根据下表查供电滑触线导管承载线三相交流功率PN保证PN>Σp
负载持续率和许用环境温以系数Kt和Kε进行修正。www.shfahaodq.com
