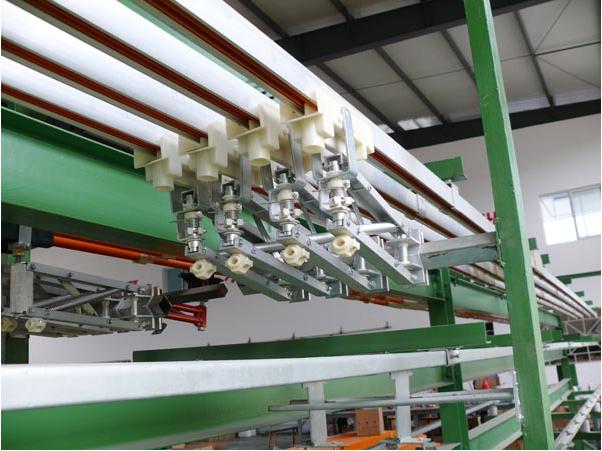

HXPnR- H系列单极组合式滑触线由H型铝合金本体导轨加压V型不锈钢滑接带、PVC绝缘外壳、外置式集电器以及悬吊、固定等组件组合而成。该产品以其设计新颖、结构合理、维护方便、使用安全等特点被广泛应用于电流较大、使用频率较高、运行速度快和环境较差的场合
型号规格 滑触线截面尺寸（mm） 载流量 （A） 适配外置式集电器
A B C
HXPnR-H-150/200 26.5 20.0 7.0 200 HJD-200
HXPnR-H-250/400 42.0 32.5 10.0 400 HJD-400 HJD-200
HXPnR-H-400/600 42.0 32.5 10.0 600 HJD-600 HJD-400
HXPnR-H-500/800 42.0 32.5 10.0 800 HJD-800 HJD-600
HXPnR-H-700/1000 42.0 32.5 10.0 1000 HJD-1000 HJD-600
HXPnR-H-900/1250 42.0 32.5 10.0 1250 HJD-1250 HJD-800
HXPnR-H-1500/2000 65 50 12 2000 HJD-1000 HJD-1250
HXPnR-H-2000/2500 85 60 15 2500 HJD-1250 HJD-1000
HXPnR-HB-1600/2000 91.7 55 15.6 2000 HJD-1000C HJD-1250C
HXPnR-HB-2500/3000 91.7 55 15.6 3000 HJD-1500C HJD-1250C
注：1、滑触线标准长度：6m。
2、HXPnR-H与HXPnR-HB以及HXPnR-HA性能相同，几何形状和集电方式不同。
3、HXPnR-H型有铝合金和铜体两种材料的滑线。公司同类产品DHH,DHHT,JDC,JDU
