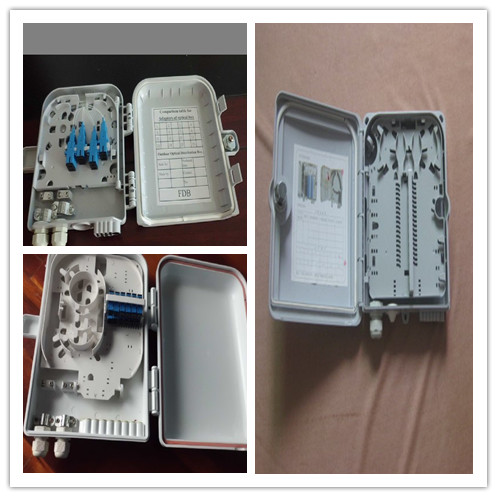

SMC12芯光纤分线箱,SMC16芯光纤分线箱,SMC24芯光纤分线箱,SMC32芯光纤分线箱,SMC48芯光纤分线箱,SMC72芯光纤分线箱
塑料12芯光纤分纤盒,塑料16芯光纤分纤盒,塑料24芯光纤分纤盒,塑料32芯光纤分纤盒,塑料36芯光纤分纤盒,塑料48芯光纤分纤盒
技术参数：
配线容量（max）
8芯-12芯-16芯,24芯,32芯,36芯,48芯
工作环境温度
﹣40℃～﹢60℃
环境湿度
≦95%（﹢40℃）
大气压力
70kPa～106 kPa
光缆进入数量
1×2根（下进缆）
皮纤进入数量
8×2根（下进缆）
箱
180°
接地排耐电压水平
≥3000V（DC）/10mA/1min
绝缘电阻
≥2×1020MΩ500V
产品特点：
＊本产品由
＊采用翻板式结构,能高密度的配置端口和分光设施。
＊双层结构设计,上层为光分路器配线层,下层为光纤熔接层；
＊本产品为多用途配线设备,既能当光分线箱使用也能当光分路器箱使用,操作方便灵活。；
＊符合(YD/T988-2007通信光缆交接箱要求)
产品应用：
＊本产品运用于FTTH光网络中的客户端配线设备,光传输终端的成端熔接,分光,配线输出等功能,能有效的对光缆进行终接,保护及管理,为光网络传输过程中的必需设备；
FTTH光纤配线箱
技术参数：
分纤数（Max）
光分路器(模块)容量（个）
96芯～12芯
1×4
1×8
1×16
1×32
1×64
18/3
9/1
4/0
2/0
1/0
工作环境温度
﹣10℃～﹢40℃（室内）；﹣40℃～﹢60℃（室外）
环境湿度
≦85%（﹢30℃）（室内）；≦95%（﹢40℃）（室内）
大气压力
70kPa～106 kPa
光缆进入数量
1×2根（上,下进缆）
皮纤进入数量
6×2根（上,下进缆）
箱门开启角度
120°
接地排耐电压水平
≥3000V（DC）/10mA/1min
绝缘电阻
≥2×1020MΩ500V
产品特点：
＊箱体材质采用冷轧板（Q235-A）制成,箱体表面采用环氧静电喷塑,具有耐腐蚀,耐老化；
＊塑件部分采用阻燃ABS材质部件；
＊单层结构设计,操作方便,结构紧凑；
＊本产品为多用途配线设备,既能当光分线箱使用也能当光分路器箱使用,操作方便灵活。
＊光分路器模块采用模块设计,具有很强的互换性和通用性；
＊符合(YD/T988-2007通信光缆交接箱要求)
产品应用：
＊本产品运用于FTTH光网络中的客户端配线设备,光传输终端的成端熔接,分光,配线输出等功能,能有效的对光缆进行终接,保护及管理,为光网络传输过程中的必需设备；
FTTH光分路器箱
技术参数：
槽位数（个）
光分路器（微型）容量（个）
外形尺寸（mm）
2/4
1/2×4
1/2×8
1/2×16
1/2×32
（高）×（宽）×（深）
4
4
2
1
420×320×110
工作环境温度
﹣40℃～﹢60℃
环境湿度
≦95%（﹢40℃）
大气压力
70kPa～106 kPa
光缆进入数量
1×2根（下进缆）
皮纤进入数量
16×2根（下进缆）
箱门开启角度
180°
接地排耐电压水平
≥3000V（DC）/10mA/1min
绝缘电阻
≥2×1020MΩ500V
产品特点：
＊箱体材料采用SMC材料制作,外观免喷漆,光泽度好。使用寿命达到20年以上；
＊双层结构设计,上层为光分路器配线层,下层为光纤熔接层；
＊光分路器模块采用抽屉式模块设计,具有很强的互换性和通用性；
＊采用翻板式结构,能高密度的配置端口和分光设施。
＊符合(YD/T988-2007通信光缆交接箱要求)
产品应用：
＊本产品运用于FTTH接入系统中的终端接入循环中,特别适用于室外壁挂式或抱杆式条件下使用。
FTTH三网合一箱
产品简介：FTTH室外壁挂式光分路器箱用于光缆与光通信设备的配线连接,通过配线箱内的
FTTH光缆交接箱
产品名称
光缆交接箱
◆工作环境：
*环境温度：-40℃～ 60℃
*相对湿度：40℃时小于95%
* 大气压力：70～106Kpa
◆产品特点
*采用熔配一体化抽拉式模块,使交接箱容量大,密度高。
*箱体采用高强度SMC聚脂箱体,具有良好抗腐蚀,耐老化性能,能抵受剧烈的气候变化以及适应恶劣的工作环境
*箱体具有良好的密封性能,防护等级达到GB/T4208IP65级。
*具有很好的安装性能及防破坏功能。
*箱体具有安全可靠的光缆固定与接地保护装置。
*高压防护接地与机箱绝缘电阻：≥2×104MΩ/500V(DC)
*箱高压防护接地与机箱间耐压≥3000V(DC)/1min,不击穿,无飞弧
*箱体静负荷能力：壳盖≥980N,侧表面≥980N,门铰链≥200N
*机箱的密封防护等级：达到GB4208标准中IP65级
*阻燃性能：达到GB4609/FV-0级
*密封性能：达到GB4208/IP53要求
*负荷值：壳盖≥980N,侧表面≥400N,支撑件≥200N
*小拉脱力：φ0.4-1.2mm导线分别为24-120N
◆产品规格
型号
宽（mm）
深（mm）
高（mm）
96芯
660
320
1150
144芯
660
320
1150
288芯
660
320
1450
576芯
740
580
1450
576芯
1270
330
1500
1152芯
1270
660
1500
◆用途
*光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备,能够实现光纤的接续,配线有直接连接和交叉连接的功能。
ODF单元箱
概述：
适用于光纤到小区,光纤到大楼,远端模块局及无线基站的中小型配线系统
主要特性：
具有光缆固定和保护功能；具有光缆终接功能；调线功能；光缆纤芯和尾纤的保护功能。
光缆光纤穿过金属板孔时装有保护套,纤芯,尾纤的曲率半径大于37.5mm
产品名称
产品型号
外形尺寸H*W*D（mm）
备注
包装
12芯ODF单元箱
TW-ODF-12型
44×465×270
配一体化盘1个
纸箱
24芯ODF单元箱
TW-ODF-24型
88×465×270
配一体化盘2个
纸箱
48芯ODF单元箱
TW-ODF-48型
132×465×270
配一体化盘4个
纸箱
72芯ODF单元箱
TW-ODF-72型
222×465×270
配一体化盘6个
纸箱
光纤配线柜
■ 主要性能
使用条件：
1.工作温度：-5℃ 40℃ 相对湿度:≤90%( 30℃)
2.大气压力:70Kpa-106Kpa 储运温度:-40℃ 70
3.光电性能:插入损耗≤0.2Db;附加损耗≤0.2B;回波损耗45dB;附加损耗≤5dB;插拔耐久性寿命>1000次
4.电气性能:绝缘电阻≥1000MΩ500V(直流电)
5.抗电强度:能承受3000V(直流电)/1min无击穿/飞弧现象
适用性指标:
1.标称工作波长850nm\1310nm\1550nm;
2.光纤光缆符合GB/T11819和GB/T7424规范;
3.光纤活动连接器符合GB12507以及相关标准规范.
功能:
1.有很强的光缆固定与保护功能,能保证光缆及纤不受损伤,以及可靠的接地装置.
2.有的光纤布线管理设计装置,保证了光纤的线及纤芯安装,施工及维护方便。
3.有明确的线序标识,便于转接,跳线,测试。
特点：
1.机柜采用19”寸标准安装,分光纤配线柜(GPX72-2200) /光纤配线柜(GPX72-2000)两种。
2.配置我公司推拉熔配一体化
