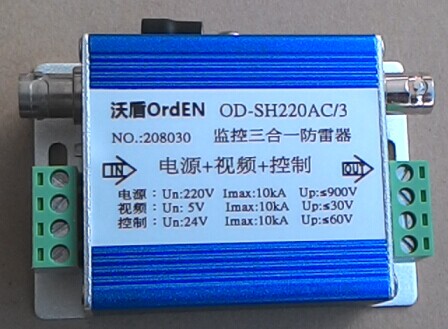

一、产品介绍：
OrdEN三合一视频监控防雷器是根据和行业防雷标准开发设计，以及结合公司多年防雷设计经验，对监控系统用摄像机的电源、视频、控制线采用一体化浪涌保护设计，平衡各线路电位。能有效防止雷电浪涌在电源、视频、控制线所感应过电压破坏设备；一体化设计，布局合理，接线方便，整体美观，实用性强的特点。
二、产品特点：
◆OD-SH-220AC/3监控防雷器采用多级防护，通流容量大，残压低；
◆OD-SH-220AC/3监控防雷器电源部分采用差模与共模全保护方式，防护效果好；
◆OD-SH-220AC/3节能、环保，接线简易，安装方便；
◆OD-SH-220AC/3纳秒级响应速度；
◆OD-SH-220AC/3一体化结构，体积小，功能完备；
型号 OD-SH-220AC/3 OD-SH-12DC/3 OD-SH-24DC/3 OD-SH-24AC/3
功能 视频/电源/控制 视频/电源/控制 视频/电源/控制 视频/电源/控制
失效指示 绿灯正常红灯故障 绿灯正常红灯故障 绿灯正常红灯故障 绿灯正常红灯故障
持续运行电压(电源) 320V
220V 30V
18V 40V
36V 40V
48V
放电电流 10KA 10KA 10KA 10KA
持续运行（视频）
电压(视频) 8V 8V
8V 8V
8V 8V
8V
限制电压Uxx 15V 15V 15V 15V
通流容量 10KA 10KA 10KA 10KA
持续运行（控制）
电压(控制) 30V 30V
30V 30V
30V 30V
30V
限制电压Up 900V 75V 75V 75V
通流容量 10KA 10KA 10KA 10KA
传输速率 10MHz(插入损耗<0.2dB) 10MHz(插入损耗<0.2dB) 10MHz(插入损耗<0.2dB) 10MHz(插入损耗<0.2dB)
三、技术参数：
四、产品尺寸图与安装图：
五、产品安装说明：
1.本产品串联安装在摄像机电源线、信号线上，输出端与视频摄像机连接，安装时与摄像机距离不超过50cm。
2.电源部分连接：产品应与被保护摄像机的电源工作电压相匹配，安装时请根据安装示意图所示连接。面板标签标示符号“L/+”为火线或电源正极，“N/-”为零线或电源负极。
3.视频信号、控制信号的连接：输入端与信号通道相连，输出端与视频摄像机相连，不得接反，接口一定要锁紧。
4.适于室内运行，如安装在室外时，应加装防水箱或安装在摄像机防雨罩内。
5.所有接线必须牢固及可靠电气联接。SPD接地线：BVR≧2.5mm2。
6.防雷接地应符合防雷规范要求，接地线尽可能粗短且接地电阻应小于4Ω。
