心轴型25Ds,32Ds,45Ds,60Ds,70Ds,80Ds,110Ds,140Ds
此系列机种为典型传统式心轴造型,其安装配件之加工安装配合齿轮、联轴器或联轴盘,需特别注重 孔径公差+0.015/-0、及链槽公差+0.015/-0,其使用场合在输送带驱动、齿轮驱动、无间隙联 轴器结合驱动居多。
技术参数
项目 符号 单位 数值
出力轴容许径向负荷 C1 kgf 730
出力轴容许轴向负荷 C2 kgf 860
出力轴容许力矩 Ts kgf-m 参考力矩表
入力轴容许径向负荷 C3 kgf 440
入力轴弯曲力矩 C4 kgf 560
入力轴扭矩 C5 kgf-m 75
入力轴的GD2（注1） C6 kgf-m2 0.11
定位分割精度
sec ±30
重量
kg 120
注:入力轴的GD2的数值。
注:C1至C5数值是达到安全系数2时的数值。

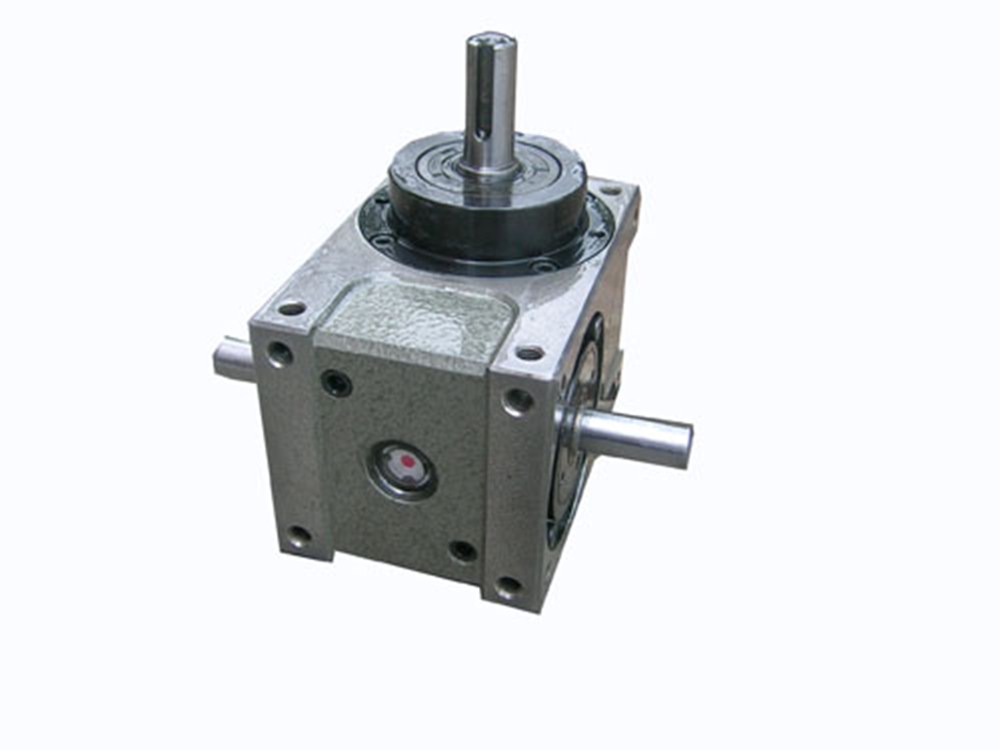

140DS分割器
