●低成本，精度等级：0.1级 0.2级 0.5级
●输入:0-20mA/4-20mA等（阻抗≤250Ω）标准电流信号
●输出:0-10mA/0-20mA/4-20mA隔离变换的电流信号
0-5V/0-10V/1-5V等隔离变换的的电压信号
●信号输入/输出/辅助电源：隔离电压3000VDC三隔离
●全量程内很高的线性度（非线性度＜0.2%）
●小体积 12 Pin SIP， 符合UL94-0标准阻燃封装
●工业级宽温度范围:-40~+85C
说明: ISO A-P-O 系列直流电流信号隔离放大器是一种将电流信号转换成按比例输出的隔离电流或电压信号的混合集成电路。该IC内部含有一组高隔离的DC/DC电源和电流信号耦合隔离变换电路等，可以将直流电流小信号进行隔离放大（I / I）输出或直接转换为直流电压 （I / V）信号输出。很小的输入电阻（≤250Ω）,较强的带负载能力（电流输出＞650Ω,电压输出≥2KΩ）能实现小信号远程无失真的传输。 Ic内部可采用陶瓷基板、印刷电阻全SMT的可靠工艺制作及使用新技术隔离措施，使器件能满足信号输入/输出/辅助电源之间3KV三隔离和工业级宽温度、潮湿震动等现场环境要求外接200K的满度校正多圈电位器可实现 4-20mA/0-20mA/0-5V/0-10V/1-5V等信号隔离转换和一进二出、二进二出功能的变换。

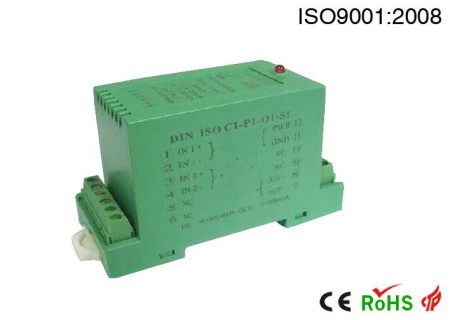

产品使用有：PCB板上焊接和DIN导轨卡槽固定两种安装方式。
产品型号举例 输入信号 辅助电源 输出信号
ISO-A4-P1-O1 4-20mA 24VDC 4-20mA
ISO-A4-P2-O2 4-20mA 12VDC 0-20mA
ISO-A4-P1-O4 4-20mA 24VDC 0-5V
ISO-A4-P3-O4 4-20mA 5VDC 0-10V
