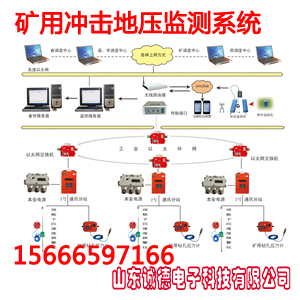

1、系统组成：
A、地面监控中心：
监测服务器、打印机、不间断电源、电源避雷器、信号避雷器、KJJ220数据传输接口、分析软件
B、井下监测：
KJF12通讯分站；
GWL150矿用本安型位移传感器；
GUD260矿用本安型顶板位移传感器（顶板动态仪）；
YHY200矿用本安型钻孔应力计
C、其它
YHC9采集仪、电缆、二通、三通、电源
2、井上与井下组网方式：
A、独立CAN总线传输
B、以太环网传输（交换机）
C、光纤传输（光端机）
3、技术指标
A、监测容量：8台分站（每台分站可接32台传感器）。
B、模拟量输入传输处理误差：模拟量输入传输处理误差不大于1.0%。
C、巡检周期：系统巡检周期应不大于30 s。
D、传输距离：通讯分站与监测仪传输距离：2Km
