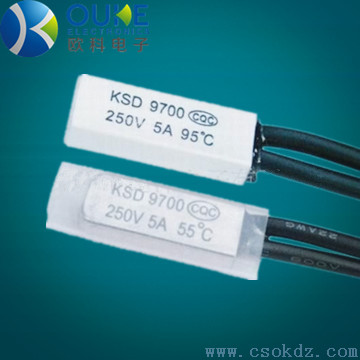

KSD9700型热保护器，小型温度开关，小功率电机线圈温度保护器
KSD9700型热保护器是由导热PBT外壳或金属外壳、焊有银合金触点的双金属元件、导电支架、绝缘固定座、静触片及耐热导线等元件组成。全封闭的结构能使元件免受灰尘或杂质的污染，防止漆液的渗透及外力的损坏。由于外壳是金属导电体，在使用时配置有导热且耐温的绝缘套管。电流通过有阻抗的双金属元件，遇非正常工作时，随电流增大或周围温度升高至设定温度值时，双金属元件迅速动作，打开触点，切断电路。当装置冷却到安全工作温度时，触点自动闭合，恢复正常工作状态。广泛应用于单相、三相电机由于过载、堵转等非正常工作状态下引起的电机过热保护，也适用于扼流线圈、螺旋真空管以及变压器等一般电器的过热保护和温度控制。
一、使用条件
1、相对湿度在-25℃ - +125%
2、大气压力：86-106Kpa
3、工作位置：任意
二、技术参数
1、触点形式：1D或1H
2、触点负载：220VAC 5A/10A 或24VDC 5A/10A
3、绝缘电阻：常温常湿 ≥100MΩ
4、接触电阻：≤ 100 mΩ
5、介质耐压：≥1000VAC
6、振动强度：50HZ单幅0.35mm
7、冲击强度：150m/S2
8、重量：< 3g
9、使用寿命：≥10,000次
