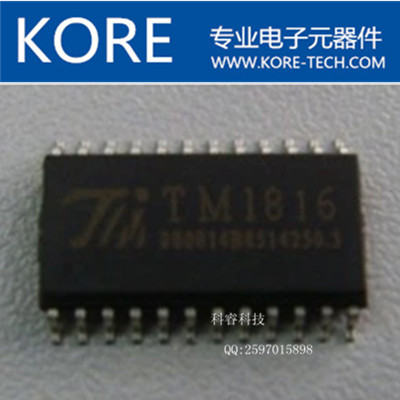

TM1816–SSOP24 十六位恒流驱动IC
一:特性描述
TM1816是LED显示面板设计的驱动IC，它内建的CMOS位移寄存器与锁存功能，可以将串行的输入数据转换成平行输出数据格式。TM1816具有16个电流源，可以在每个输出端口提供3~45mA恒定电流量以驱动LED；且当环境发生变化时,对其输出电流影响很小。同时可以选用不同阻值（REXT）的外接电阻来调整TM1816各输出端口的电流大小，因此，可精确地控制 LED的发光亮度。也可以在每个输出端口串接多个LED。
二:功能特点 16 个恒流源输出通道 电流输出大小不因输出端负载电压变化而变化 恒流电流范围值，3~45mA@VDD=5V；3~30mA@VDD=3.3V极为精确的电流输出值，通道间误差：<±3％，芯片间误差：<±6％ 通过调节外部电阻，可设定电流输出值 高达 25MHz 时钟频率 工作电压：3.3V～5Ｖ 封装形式：SSOP24
三:应用领域
户内、外单双全彩(动态、静态)LED显示屏，灯饰、节能照明。
四:LED看板显示驱动相关型号简介:
TA1666--SSOP24 LED显示看板驱动控制IC
TA1667- SOP16 LED显示看板驱动控制IC
TA1670-HSOP28 LED看板驱动控制IC
TA1671-HSOP28 LED看板驱动控制IC
TM1816–SSOP24 十六位恒流驱动IC
TM1817-SSOP24 十六位恒流驱动IC
TM1818–SSOP24/QSOP24 十六位恒流驱动IC
TM1819–SSOP24/QSOP24 十六位固定恒流驱动IC
TM1821–SSOP24四通道LED驱动控制IC
TM1822–SSOP24 八通道LED驱动控制IC
TM1823–SSOP24 十六通道LED驱动控制IC
TM1839-SSOP24 十六通道恒流驱动IC
TM3100–SSOP24/QSOP24 十六位恒流驱动IC
