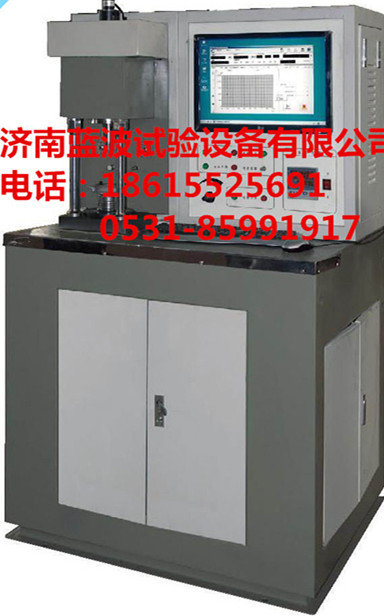

MRS-10A四球摩擦试验机
一、 主要用途与适用范围
该机主要是以滑动摩擦的形式，在极高的点接触压力条件下评定润滑剂的承载能力。包括无卡咬负荷PB、烧结负荷PD、综合磨损值ZMZ等三项指标。该机还可以做润滑剂的长时抗磨损试验，测定摩擦系数，记录摩擦力和温度曲线。该机配有测量装置，可测量摩擦副磨斑尺寸，或实现摩擦副磨斑的计算机屏幕显示、测量和记录。
本机适用标准：
GB/T12583-98 润滑剂极压性能测定法（四球机法）
GB3142-82 润滑剂承载能力测定法（四球法）
SH/T0189-92 润滑油抗磨性能测定法（四球机法）
SH/T0202-92 润滑脂极压性能测定法（四球机法）
SH/T0204-92 润滑脂抗磨性能测定法（四球机法）
二、 主要技术指标
1 试验力范围（无级可调） 60N~10kN
2 试验力示值相对误差 ±1%
3 试验力长时保持示值误差 ±1%F.S
4 摩擦力测试范围 0~300N
5 摩擦力测试误差 ±3%
6 主轴转速范围（无级可调） 200~2000r/min
7 主轴转速误差 ±5 r/min
8 摩擦副温度控制范围 室温~250○C
9 摩擦副温度控制误差 ±2○C
10 试验时间控制范围 1秒~999小时
11 主轴转速控制范围 1~转
12 试验用钢球 φ12.7mm
13 外形尺寸 980*570*1700 （mm）
14 重量 800kg
三、基本配置
4．1．试验机主机：由机座、主轴驱动、油缸活塞施力系统、液压站、电气控制柜等组成。
4．2．全数字电气测量放大控制系统及液晶显示系统：实时显示试验力、摩擦力、转速、试验转数、时间、温度。
4．3. 液压传感器:航天部空气动力技术研究所AK-2,0-3MPa。
4．4．基于WINDOWS计算机数据处理软件
4．5．计算机：联想计算机
4．6．打印机：惠普彩色A4打印机
4．7．测量显微镜:上海光学仪器厂15J，放大倍数25X
4．8．高温铂电阻传感器2只
4．9．试验用摩擦副：
a) 高温摩擦副油盒2套；
b) 常温摩擦副油盒2套；
c) 四球机钢球400粒.
四、测控系统及试验软件使用功能
(1) 执行GB/T12583-1998(润滑剂极压性能测定法)、ZB E 34007-87(四球法抗磨损试验方法)等试验方法；
(2) 摩擦力及峰值和负荷，精度为每档量程20%开始示值的±1%，可自动标定；
(3) 实时显示电机转数(转速)和试验持续时间；
(4) 具备多重保护功能：摩擦力、负荷、电机转数等；
(5) 实时记录摩擦力-时间和负荷-时间试验曲线，高速采样；
(6) 采用变结构PID控制算法调节加载过程，等速控制误差≤5%，保压控制误差≤0.5%；
(7) 当试验力大于一定的上限，系统将自动进入过载保护，并及时采取一定的措施，以保证试验机的安全；
(8) 试验数据采用数据文件管理方式，可以保存所有试验数据和曲线，打印试验报告格式满足要求。
五、主机系统配置：
1．主轴电机：交流伺服电机Y100L-4，功率2.2kW，转速1420rpm，北京德华电机厂
2．油泵电机：交流伺服电机Y90S-4，功率1.1kW，转速1400rpm，北京德华电机厂
3．液压换向阀、溢流阀，上海华德
4．液压传感器:航天部空气动力技术研究所AK-2,0-3MPa
5．摩擦力传感器：轮幅式，蚌埠赛英电子有限公司
6．基于WINDOWS计算机数据处理软件
7．计算机：联想，扬天M2600V，512M ，160G，19寸LG液晶显示器
8．HP A4彩色喷墨打印机
9．变频器：日本安川VS-606 V7
10．温控表：厦门宇电自动化科技有限公司
11．测量显微镜：上海光学仪器厂15J，放大倍数25X。
