一、设备构成：

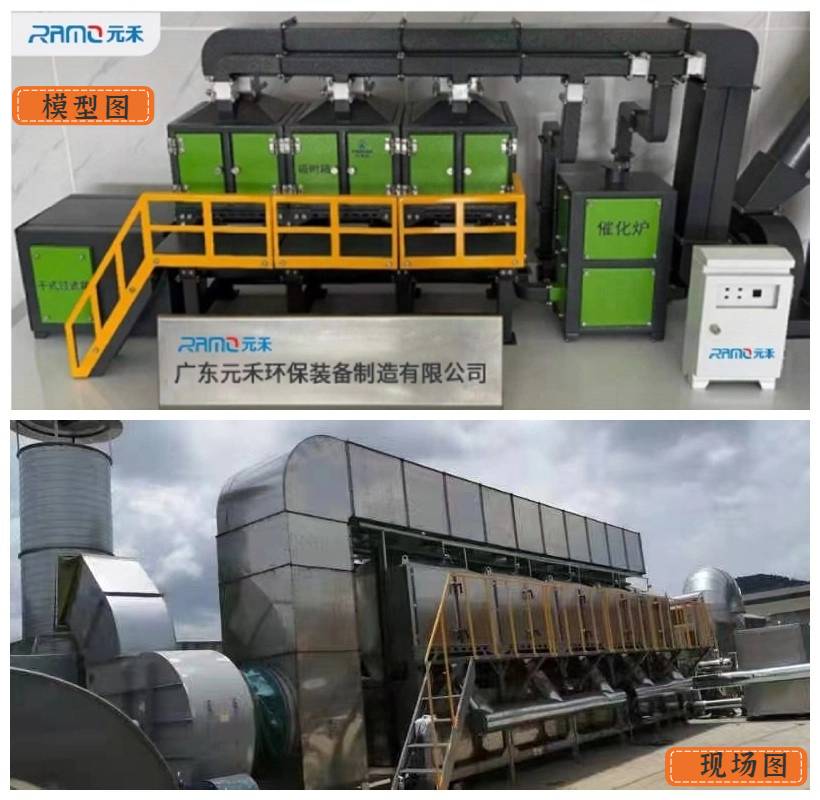

活性炭吸附脱附+催化燃烧设备结构包含预处理设备、活性炭吸附设备、催化燃烧设备、风量调节阀组、主排风机、脱附风机和冷却风机、排风筒、吸附与脱附风管、消防安全系统及电控系统。
二、工艺流程：
该设备是依据吸附（）和催化燃烧（节能）两个基本原理设计的，即吸附浓缩-催化燃烧法。该设备采用双气路连续工作，设备两个吸附床可以交替使用。含有机物的废气经风机的作用，通过活性炭吸附层，有机物物质被活性炭特有的作用力截留在其内部，洁净气体排出；经过一段时间后，活性炭达到饱和状态时，停止吸附，此时有机物被浓缩在活性炭内。催化净化装置内设加热室，启动加热装置，进入内部循环，当热气源达到有机物的沸点时，有机物从活性炭中溢出，进入催化室进行催化分解成二氧化碳和水，同时释放出能量。利用释放出的能量再进入吸附床脱附时，此时加热装置完全停止工作，有机废气在催化燃烧室内维持自燃，尾气再生，循环进行，纸质有机物完全从活性炭内部分离，至催化室分解。活性炭得到再生，有机物实现催化分解处理。
三、技术特点：
1.一次性投资费用低；
2.催化温度300℃运行安全；
3.设备节能；
4.PLC全自动控制设备异常报警系统；
5.吸附效果达90%，催化效果达97%;
6.可间歇运行，可连续运行。
四、使用场景：
活性炭吸附脱附-催化燃烧设备主要应用于喷涂、印刷、涂料、汽车喷漆制造、油墨印染、造纸、注塑、涂布、电子产品、化工行业等的低浓度、大风量的有机废气处理。
