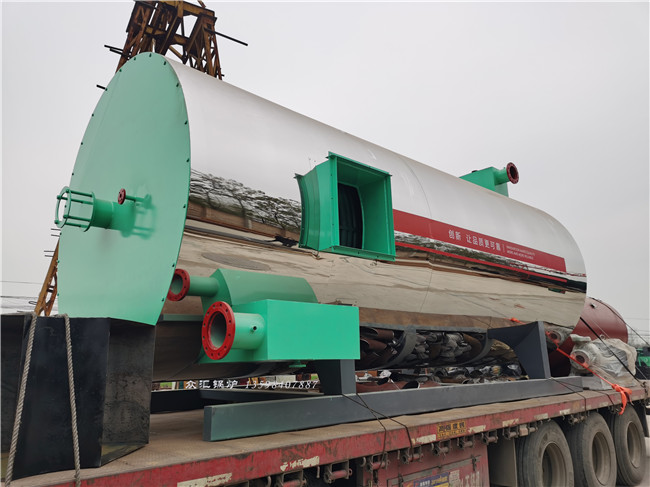

YY（Q）W-1400 Y(Q)型有机热载体炉系卧式三回程圆筒形结构，采用进口燃烧机侧吹燃烧形式。其受热面由φ76×4mm的20(GB3087-2008)无缝钢管制造。进出口集箱采用20(GB3087-2008)，φ219×6mm的无缝钢管制造。
炉膛辐射受热面积为25.59m2,对流受热面积为161.18m2,常压节能器61.74m2。 经流动阻力计算炉管总压降为0.202MPa
根据设计规范参数，我们通过计算选定循环油泵流量为250m3/h、扬程为75米，辐射受热面的介质流速为2.87m/s大于2m/s，对流受热面的介质流速为2.87m/s大于1.5m/s，并且炉内循环阻力远小于循环泵对介质的压力。
