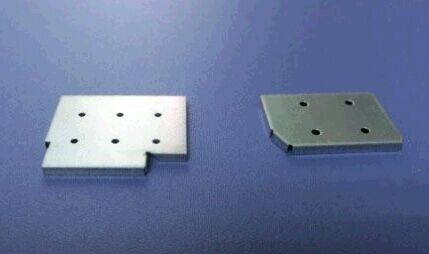

屏蔽罩（屏蔽盖），屏蔽框（屏蔽架）产品介绍：
屏蔽罩是一个合金金属罩，是减少辐射至关重要的部件。显示器内部在电子枪，高压包和电路板等元器件，它们在工作时发出高强度的电磁辐射，屏蔽罩可以起到屏蔽的作用，将电磁波拦在罩内，保护使用者受电磁辐射的危害，避免对周围其它电器的干扰,在一定程度上隔离了灰尘，延长显示器使用寿命。主要用于手机，GPS，无线模块等电子产品领域
屏蔽罩就是对两个空间区域之间进行金属的隔离，以控制电场、磁场和电磁波由一个区域对另一个区域的感应和辐射。简单来说就是用屏蔽罩将元部件、电路、组合件、电缆或整个系统的干扰源包围起来，防止干扰电磁场向外扩散；用屏蔽罩将接收电路、设备或系统包围起来，防止它们受到外界电磁场的影响。因为屏蔽罩对来自导线、电缆、元部件、电路或系统等外部的干扰电磁波和内部电磁波均起着吸收能量（涡流损耗）、反射能量（电磁波在屏蔽体上的界面反射）和抵消能量（电磁感应在屏蔽层上产生反向电磁场，可抵消部分干扰电磁波）的作用，所以屏蔽罩具有减弱干扰的功能。（1）当干扰电磁场的频率较高时，利用低电阻率的金属材料中产生的涡流，形成对外来电磁波的抵消作用，从而达到屏蔽的效果。（2）当干扰电磁波的频率较低时，要采用高导磁率的材料，从而使磁力线限制在屏蔽体内部，防止扩散到屏蔽的空间去。
屏蔽罩材料可以选用ZSNH锌锡镍合金，或者洋白铜（性能好易加工），或者不锈钢（只能做屏蔽盖）。屏蔽架材料选用ZSNH锌锡镍合金或者洋白铜，以保证好的焊接性能。
屏蔽罩和屏蔽架四周间隙0.05mm，z向间隙0mm，距离元器件0.4mm以上。
屏蔽盖焊盘宽度0.7mm~1mm之间，居焊盘中间贴片。屏蔽盖与屏蔽盖底部之间间隙小要0.5mm（也要考虑支架焊盘与焊盘之间间距小0.3mm）。
屏蔽框架贴片时时浮锡高度0.1mm，盖子平整度0.1mm。屏蔽罩装配后距离上方器件距离在0.2mm以上，屏蔽支架重心处要预设计直径5mm的吸嘴位置。
屏蔽支架的边上设计0.8mm的通孔，用于卡屏蔽盖边上的凸包。屏蔽罩，距离PCB要有0.5mm的距离，防止屏蔽支架焊锡过多顶住屏蔽罩， 屏蔽盖散热孔直径一般做到1-1.5mm
屏蔽罩包装方式：有吸塑盘装，卷带包装，袋装，适合不同产品的要求，吸塑盘装屏蔽罩适于产品较大的，卷带包装适于产品尺寸比较小的产品。
