OPT232[S]-9 OPT485[S] OPT232EX[S] OPT485EX[S]
RS-232/光纤转换器
RS-485/光纤转换器
一、用途
波士电子的RS-232/光纤转换器、RS-485/422/光纤转换器用于实现通信机器之间的光纤传输、延长通信距离。波士电子发明和首创了无须外接电源的RS-232/光纤转换器、是世界上小的光纤转换器。由于采用光纤作为通信传输介质，具有高隔离电压、防电磁干扰、抗雷击等优点。波士光纤转换器广泛用于工业过程控制、分布数据采集等场合、特别适合电力系统自动化、交通控制等部门。
二、硬件安装
OPT232-9型RS-232/多模光纤转换器外形为DB-9/DB-9转接盒大小，OPT232S-9型RS-232/单模光纤转换器外形为DB-9/DB-25转接盒大小,其中DB-9(孔座)一端直接插在PC机的DB-9芯RS-232针座上、只用到RXD、TXD、GND三根线即可，无须外接电源，使用一对ST光纤接头。
OPT232EX[S]型RS-232/光纤中继转换器的外形为DB-25/DB-25转接盒大小，使用两对ST光纤接头，中间有一根电缆连接一个RS-232口的DB-9针座和5V电源引脚。OPT232EX[S]的RS-232口可以配接波士电子的U485A等转换器，这样就构成RS-485光纤中继转换器（型号：OPT485EX[S]）。
OPT485、OPT485S型RS-485/光纤转换器外形为DB-25/DB-25转接盒大小，其中DB-25(孔座)一端可以接RS-485（半双工）、RS-422（全双工）、RS-232（全双工半双工均可）。使用一对ST光纤接头。OPT485[S]需要外接直流5V电源（<50mA）。OPT1485、OPT1485S型RS-485/光纤转换器外形为DB-25/DB-25转接盒大小，其中DB-25(孔座)一端可以接RS-485（半双工）、RS-232（全双工半双工均可）。使用一对ST光纤接头。OPT1485[S]需要外接直流5V电源（<50mA）。波士OPT1485[S]系列光纤转换器与波士OPT485[S]系列的区别在于：OPT1485[S]系列减少了对RS-422全双工的支持，但是对RS-485半双工的适应更加广泛，减少了跳线设置，特别是单模OPT1485S使用更加简单。
OPT系列光纤转换器的深灰色ST头为光纤接收器、浅灰色ST头为光纤发送器。使用时发送器ST头通过光纤接对方的接收器ST头。波士OPT系列光纤转换器支持多机通信。注意保持光纤转换器的ST座、光纤的ST头的清洁，如果不连接时请一定将ST座和ST头用相配套的橡皮塞子盖住。
三、性能特点
波士电子的OPT系列RS-232/RS-485/光纤转换器速率115.2Kbps。均无需任何初始化设置！独有波士零延时自动收发转换技术，确保适合所有软件!
光纤接口 ST
电气
接口 DB-9孔RS-232（外插针座）
传输介质 双多模光纤、或双单模光纤 接线端子（RS-485、RS-422）
通信
方式 异步RS-232 尺寸及重量 DB-9/25转接头大小、90克
全双工半双工通用RS-485、RS-422 传输距离 4Km（多模）、40Km（单模）
光波长 820nm（多模）、1300nm（单模） 适用光纤 50/125、62.5/125、100/140um
无源RS-232/光纤转换器为波士电子发明，是世界上体积小的RS-232/光纤转换器。
波士光纤转换器拥有系列专利：ZL0、ZL0、ZL0，仿冒必究！
主要优点:
1.OPT232[S]-9只需要RXD、TXD、GND即可无须供电
2.OPT232[S]-9是世界上小的RS-232/光纤转换器
3.OPT485、OPT485S为RS-232/RS-485/RS-422通用
4.OPT-CAN是世界上款无须任何设置的CAN/光纤转换器
RS-232/RS-485/RS-422口通用转光纤
OPT485L1 单纤RS-232/485/422/光纤转换器 单模多模通用 单纤双向、SC头 5V供电
OPT485L 双纤RS-232/485/422/光纤转换器 单模多模通用 单纤双向、SC头 5V供电
OPT485-9 微型RS-232/485/422/光纤转换器 多模 DB-9/DB-9外形 5V供电
OPT485 RS-232/485/422/光纤转换器 多模 DB-25/DB-25外形 5V供电

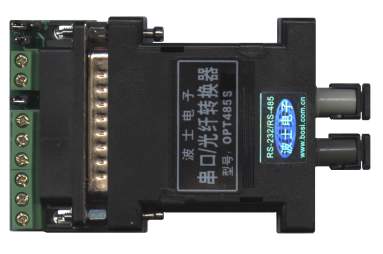

OPT485S RS-232/485/422/光纤转换器 单模 DB-25/DB-25外形 5V供电
无源RS-232转光纤
OPT232-9 微型无源RS-232/光纤转换器 多模 DB-9/DB-9外形 无须供电
OPT232S-9 微型无源RS-232/光纤转换器 单模 DB-9/DB-25外形 无须供电
OPT232V9 无源有源通用RS-232/光纤转换器 多模 兼容OPT232-9 无源/5V供电
RS-232/RS-485/RS-422/光纤中继转换
OPT35EX 通用RS-232/485/422/光纤中继转换器 多模 适合总线形光纤组网 5V供电
OPT485EX RS-485/光纤中继转换器 多模 适合总线形光纤组网 5V供电
OPT485EXS RS-485/光纤中继转换器 单模 适合总线形光纤组网 5V供电
OPT232EX RS-232/光纤中继转换器 多模 适合总线形光纤组网 5V供电
OPT232EXS RS-232/光纤中继转换器 单模 适合总线形光纤组网 5V供电
OPT14HUB 1路串口光纤扩4路光纤集线转换器 多模 适合星形光纤组网 5V供电
OPT22 微型串口双环冗余光端机 多模 适合环形光纤组网 5V供电
CAN/光纤转换器、CAN/光纤中继转换
OPT-CANL1 单纤CAN/光纤转换器 单模多模通用 单纤双向、SC头 5V供电
OPT-CAN CAN/光纤转换器 多模 无须软件设置 5V供电
OPT-CANS CAN/光纤转换器 单模 无须软件设置 5V供电
OPT-CANEX CAN/光纤中继转换器 多模 自动适应所有协议 5V供电
OPT-CANEXS CAN/光纤中继转换器 单模 自动适应所有协议 5V供电
TTL/RS-232/转光纤
OPT232TL 微型RS-232/TTL/光纤转换器 多模 支持RS-232、TTL 5V供电
OPT232TLS 微型RS-232/TTL/光纤转换器 单模 支持RS-232、TTL 5V供电
RS-232转2路光纤
OPT2322 RS-232/2路光纤转换器 多模 一路串口两路光纤 5V供电
OPT2322S RS-232/2路光纤转换器 单模 一路串口两路光纤 5V供电
全信号RS-232/光纤转换
OPT232AL 全信号RS-232/光纤转换器 多模 多传RS-232握手信号 5V供电
单模/多模光纤相互转换
OPT485MS 单模/多模串口光纤转换器 多模-单模 支持各种串口光纤 5V供电
USB光纤延长 USB转串口光纤
OPT-USB USB光纤延长器（新！） 单模多模通用 USB协议 无源/5V供电
OPTU232L1 USB/串口光纤转换器 多模 串口通信协议 无须供电
OPTU232SL1 USB/串口光纤转换器 单模 串口通信协议 无须供电
以太网转串口光纤
OPET232L1 以太网/串口光纤转换器 多模 串口通信协议 5V供电
