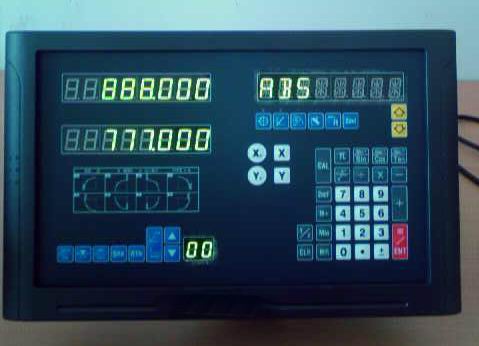

光栅数显表
◆主要用途
●主要应用于直线移动导轨机构，可实现移动量的精确显示
和自动控制，广泛应用于机床加工和仪器的精密测量。可供不同
规格的各类机床、仪器数字化改造选用，还可根据用户的特殊需要进行特殊制作。
●数显装置由传感器与数显表两大部分组成。通过传感器把有形的位置信息转换成电信号，经过处理后以数字形式显示出来。产品分为JCXF型（小型尺）、JCXE型（标准型）、JCXG型（大型尺），输出波形为单方波、双方波、正弦等多种波形方式，
●配备的电箱有：
1、多功能铣床用的两轴和三轴数显表，用于大多数的设备，也可以用于车床和磨床；
2、DRO2L和DRO2G是针对车床和磨床而开发的数显表；
3、DRO3E是为火花机开发的数显表。
◆技术参数：
1、电压范围：AC 80V∽260V 50Hz∽60 Hz
2、功耗：25VA
3、工作温度：0°C∽45°C
5、相对湿度：<90%（20±5°C）
6、重量：约3.2kg
7、坐标数：二坐标、三坐标
8、显示：带符号7位显示（两轴或三轴）数据，信息窗采用8位米字显示符号输出
9、倍频数：4X
10、显示箱允许输入信号：TTL方波
11、允许输入信号频率：>100KHz
12、长度分辨率：10μm 、5μm、2μm、1μm、0.5μm
13、操作键盘：密封薄膜式轻触按键
14、光栅尺：栅距为0.02mm，供电电源为±5V，输出两路相差90°的TTL方波信号（带零位信号），电流50mA（精度有±3μm、±5μm、±10μm）
