IFM PK6524压力传感器
发布时间：2011-12-29 点击率：704

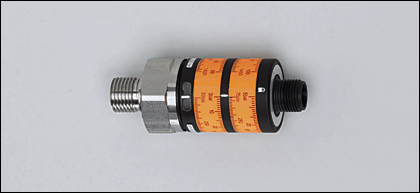

IFM PK6524压力传感器
压力传感器
PK6524
电子压力传感器
PK65
接插件
系统接口 G¼ A / M5 I
2个开关量输出
常开/常闭，NO+NC
测量范围
0...10 bar
0...145 PSI
Made in Germany
应用范围 压力: 相对压力
液体和气体
电气设计 DC PNP
输出功能 常闭/常闭，NO+NC
工作电压 [V] 9.6...32 DC
电流负载 [mA] 500
短路保护 脉冲
反相保护 是
过载保护 是
电压降 [V] < 2
电流损耗 [mA] < 25
抗压强度 25 bar 362 PSI
爆破压力() 300 bar 4350 PSI
设定范围
开关点, SP 0.5...10 bar 7.5...145 PSI
复原点, rP 0.3...9.8 bar 5.0...142 PSI
开关点调整 转环
偏差 (测量范围终值的% )
开关点精度 < ± 2.5 *)
特征曲线偏差 < ± 1.5 (BFSL) / < ± 2.5 (LS) **)
重复精度 < ± 0.5
温度变化率 (/10 K) < ± 0.5
温度范围内 0...80
PK6524
开关频率 [Hz] 100
环境温度 [°C] -25...80
介质温度 [°C] -25...80
存储温度 [°C] -40...100
防护等级 IP 67, III
绝缘电阻 [MΩ] > 100 (500 V DC)
抗冲击
DIN IEC 68-2-27: 50 g (11 ms)
抗震
DIN IEC 68-2-6: 20 g (10...2000 Hz)
小开关周期 五千万
EMC电磁兼容
EN 61000-4-2 ESD静电放电: 4 kV CD / 8 kV AD
EN 61000-4-3 HF radiated电磁场辐射: 10 V/m
EN 61000-4-4 Burst暂态脉冲: 2 kV
EN 61000-4-6 HF conducted: 10 V
MTTF [年] 540
外壳材料 PBT (Pocan); PC (Makrolon); FPM (Viton); 不锈钢 (316S12)
材料(潮湿部件) 不锈钢 (316S12); FPM (Viton)
显示
运行 LED 绿色
开关状态 LED 黄色
接口 M12接插件
重量 [kg] 0.093
注释
*) 调节精度
**) BFSL = Best Fit Straight Line / LS = 极限值设定
接线
[download:1520]
download: cn_pk6520cn.exe
