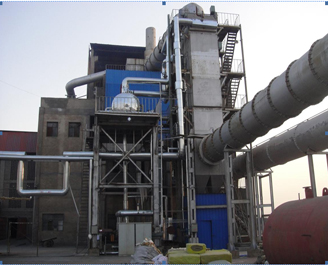

1.本余热锅炉由过热器段、蒸发器段、省煤器段及其附属设备和附件等组成。余热锅炉利用硅铁合金冶炼炉排出的的尾气导入余热锅炉进行热交换，产生1.0MPa-2.5MPa的过热蒸汽，从而节约燃料，达到经济、节能的目的。
2.余热锅炉受热面一般由过热器段、蒸发器段、省煤器段三部分组成。根据余热锅炉热平衡计算，单台余热锅炉要达到蒸汽产量，余热锅炉必须设置省煤器段，用给水来进一步吸收排气中低位能量。这样一方面可提高给水温度、增加余热锅炉的蒸汽产量，另一方面可提高蒸发器段受热面的有效利用率。
功能特征
余热锅炉采用模块化结构，每台余热锅炉是由进口烟箱、过热器段、蒸发器段、省煤器段、出口烟箱等五个部分组成，余热锅炉在工厂内的实际制作分段需要视运输情况，以方便运输分为进口烟箱、过热器段、蒸发器段、省煤器段、出口烟箱等五部分，运往工地后才总成一体。
1、进、出口烟箱：
余热锅炉的进、出口烟箱是由钢板焊制而成。烟箱上均装有吊板可供起吊、安装用。烟箱体上设有检查门可供用户进入烟箱内检修用。
2、省煤器段：
省煤器段主要有构架、盘管组、进出口联箱及其附件组成。省煤器主要为了进一步吸收废气的低位能量，一方面提高了给水温度并保证了余热锅炉的蒸汽产量，另一方面可提高设置蒸发器段的出口烟温，增加了受热面的有效利用率。
3、蒸发器段：
蒸发器段主要由构架、盘管组、进出口联箱及其附件组成，均是余热锅炉主要的热交换段。工质在此段吸热后产生相变，由液相变为汽液共相，经汽水分离后就可向过热器段提供饱和蒸汽了。
