1．X系列摆线针轮减速机
XW底脚式卧装双轴摆线针轮减速机
XL法兰式立装双轴摆线针轮减速机
XWD底脚式卧装普通电动机直联型摆线针轮减速机
XLD法兰式立装普通电动机直联型摆线针轮减速机
XWD底脚式卧装普通电动机直联型摆线针轮减速机
XLY法兰式立装电动机直联型摆线针轮减速机
2.B系列摆线针轮减速机
BW底脚式卧装双轴摆线针轮减速机
BL法兰式立装双轴摆线针轮速机
BWY底脚卧装电动机直联型摆线针轮减速机
BLY法兰式立装电动机直联型摆线针轮减速机
BWD底脚式卧装普通电动机直联型摆线针轮减速机
BLD法兰式立装普通电动机直联型摆线针轮减速机
B系列单级机型有：0 1 2 3 4 5 6 7 8 9 120 150 180 220 270 330 390 450 550 650 12 15 18 22 27 33 39 45 55 65 X系列单级机型有：X2 X3 X4 X5 X6 X7 X8 X9 X10 X11

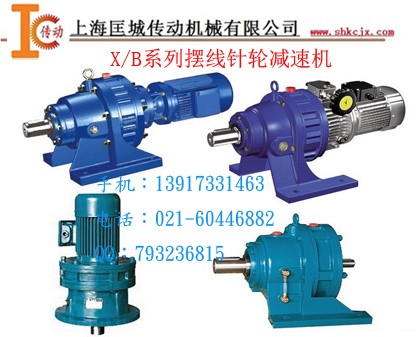

X、B摆线针轮减速机
X天津：X2、X3、X4、X5、X6、X7、X8、X9、X10、X11、X32、X42、X53、X63、X74、X84、X85、X95、X106、X117B化工部：B0、B1、B2、B3、B4、B5、B6、B7、B8、B10、B20、B31、B41、B52、B53、B63、B74、B85B机械部：B12、B15、B18、B22、B27、B33、B39、B45、B55、B1512、B1812、B2215、B2715、B3318、B3322、B3922、B4527、B5527JXJ江门：JXJ0、JXJ1、JXJ2、JXJ3、JXJ4、JXJ5、JXJ6、JXJ7、JXJ8、JXJE10、JXJE20、JXJE41、JXJE42、JXJE52、JXJE53、JXJE63、JXJE74、JXJE85BJ纺织：BJ2、BJ3、BJ4、BJ5、BJ6、BJ7、BJ42、BJ53、BJ63、BJ74、BJ84B上海：B10、B11A/B11、B12/B12B、B13/B13B、B14、B14A、B15、B16/B16B、B17、B18、B110A、B120A、B131A、B142A、B142A、B152、B153、B163、B173、B184A
一、摆线针轮减速机的使用范围： X、B系列摆线减速机是依照少齿差行星传动原理，摆线针齿啮合实现减速的一种机械。该机分卧式、立式、双轴型和直联型等装配方式，是冶金、矿山、建筑、化工、纺织、轻工业等行业的设备。
二、摆线针轮减速机的主要特点： 1、减速比大，：一级传动减速比为9~87，双级传动减速比为 121～5133，多级组合可达数万，且针齿啮合系套式滚动摩擦， 啮合表面无相对滑动，故一级减速效率达94%。 2、运转平稳，噪音低：在运转中同时接触的齿对数多，重合度大，运转平稳，过载能力强，振动和噪音低，各种规格的机型噪音小。 3、使用可靠，寿命长：因主要零件是采用高碳合金钢淬火处理 （HRC58-62），再精磨而成，且摆线齿与针齿套啮合传递至针齿形成滚动磨擦付，磨擦系数小，使啮合区无相对滑动，磨损 极小，所以经久。 4、结构紧凑，体积小：与同功率的其它减速机相比，重量体积 小1/3以上，由于是行星传动，输入轴和输出轴在同一轴线上， 以获得尽可能小的尺寸。
三、技术参数：功 率：0.37KW～55KW转 矩：150N·m～20000N·m传动比：单级：9-87双级：121-7569三级：2057-658503
各系列单级机型号对照表
系列标准 机型
X天津 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11
B化工部 B0 B1 B2 B3 B4 B5 B6 B7 B8
B机械部 B12 B15 B18 B22 B27 B33 B39 B45 B55
JXJ江门 JXJ0 JXJ1 JXJ2 JXJ3 JXJ4 JXJ5 JXJ6 JXJ7 JXJ8
BJ纺织 BJ2 BJ3 BJ4 BJ5 BJ6 BJ7
B上海 B10 B11A/B11 B12/B12B B13/B13B B14 B14A B15 B16/B16B B17 B18
各系列双级机型号对照表
系列标准 机型
X天津 X32 X42 X53 X63 X74 X84 X85 X95 X106 X117
B化工部 B10 B20 B31 B41 B52 B53 B63 B74 B85
B机械部 B1512 B1812 B2215 B2715 B3318 B3322 B3922 B4527 B5527
JXJ江门 JXJE10 JXJE20 JXJE41 JXJE42 JXJE52 JXJE53 JXJE63 JXJE74 JXJE85
BJ纺织 BJ42 BJ53 BJ63 BJ74 BJ84
B上海 B110A B120A B131A B142A B142A B152 B153 B163 B173 B184A
