产 品 说 明

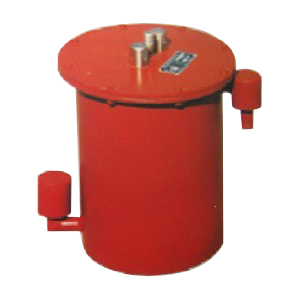

CWG－FY型负压自动放水器
一 、概述
CWG－FY型负压自动放水器是煤矿瓦斯抽放系统不可缺少的自动放水装置，适用于瓦斯抽放和利用系统的主管、干管、支管的自动放水。
（1）结构
如附图2所示，负压自动放水器主要由通大气阀1、负压平衡管2、托盘3、侧导向杆4、磁铁5、中心导向杆6、外筒7、放水阀保护罩8、放水阀9、导向座10、浮漂11、进水阀12等组成。
（2）性能
适用负压范围：0～-0.09Mpa
自动放水速度：7L／min（间歇放水）
（3）外形尺寸与重量
外形尺寸（长×宽×高）： 415*330*440 mm
重 量： 约31kg
