一、设备概要：

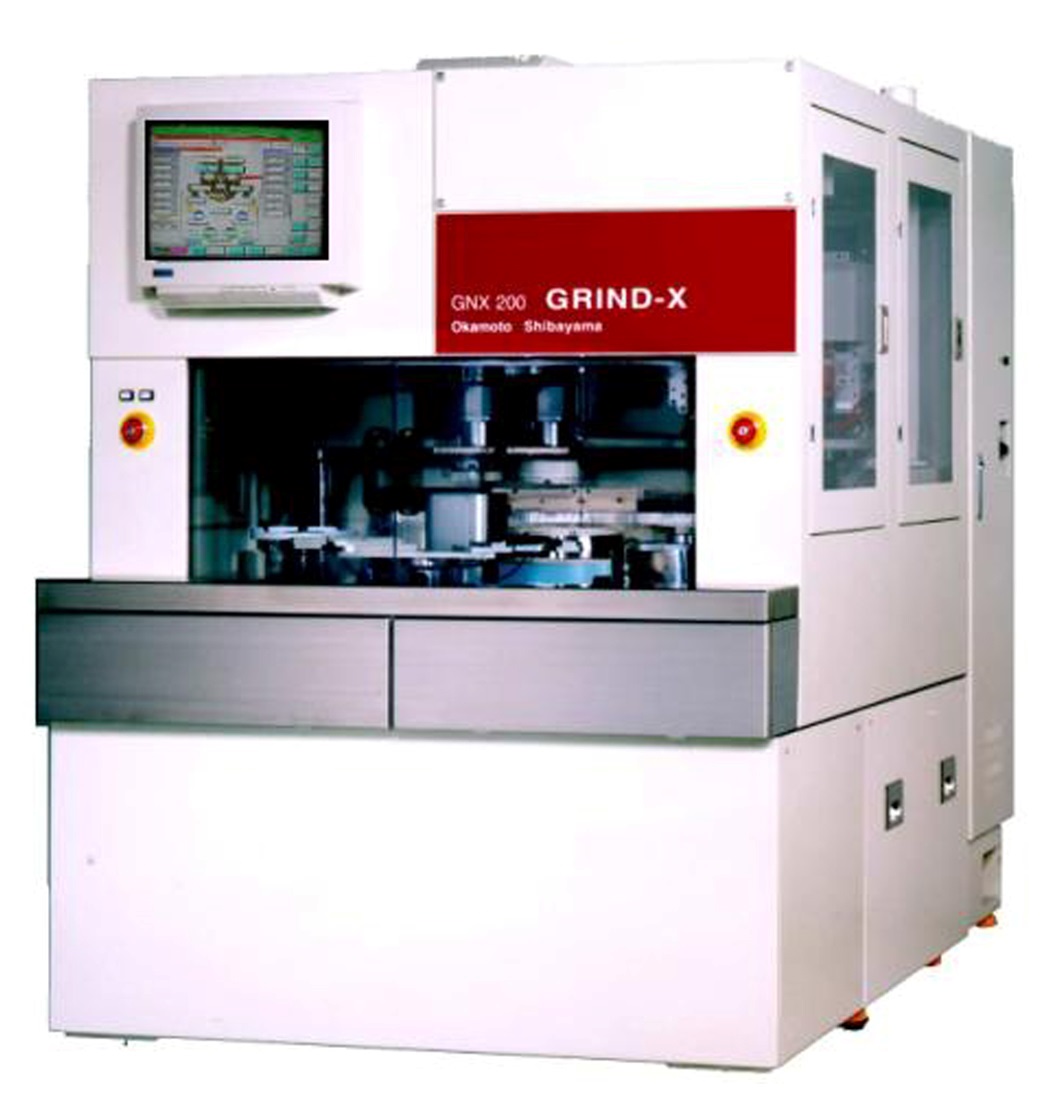

1. 该研磨机系统是全自动向下进给式研磨机。设备用于半导体材料诸如：硅、陶瓷、石 英等硬质材料的研磨。GNX200B 兼容加工4”、5”、6”、8”晶圆，不需要更换夹具。
2. 机械手从片盒取片子传送到对中工作区，上料手拾取晶圆传送到工作台，工作台被固 定在步进台上旋转120 度送到粗磨工作区。
3. 在完成粗磨以后，工作台移动到第二个研磨轴做精磨，在完成精磨后，工作台旋转120 度到清洁站。
4. 在清洁站用去离子水和毛刷清洗晶圆，然后下料手取晶圆送到甩干台，在甩干台再次 用去离子水和压缩气体清洗。
5. 在甩干台晶圆被清洁后，机械手将晶圆放到片盒里。
6. 在线自动厚度测量，该装置是防水的微电子测量/控制单元，用微加工器来控制测量头，在研磨期间和研磨前测量晶圆厚度，操作界面上显示测量结果，在实际硅片厚度 条件下产生控制信号。
7. 操作方法：全自动、半自动、手动。
二、设备特点：
1. 研削加工技术：日本机械学会授予冈本标准传送方式及向下研磨方法技术奖。
2. 机械精度的调整方法：通过主轴进行调整（独有专利），因为可进行原点定位，所以 精度调整相当容易；可2 处调节。
3. 标准驱动方式：齿轴+定位销进行定位，长年使用也不会发生位移。
4. 标准润滑方式：润滑油及防护罩，防止进入异物造成磨损。
5. 设备刚性：高刚性，不会因老化造成精度变化，部件由冈本自产铸金一体化生产。
三、设备指标：
1. 适用晶圆尺寸厚度晶圆尺寸： 4”、5”、6”、8”晶圆厚度： 1000μm
2. 研磨方法向下进给式研磨在线测量厚度控制
3. 操作方法全自动、半自动、手动
4. 操作面板主控制面板： 17 寸，显示研削条件，操作输入；显示系统功能条件，
监控空气压力，电流，水流量等分控制面板： 厚度控制显示
5. 设备尺寸及重量尺寸： 1350 W x 2370 D* x 1845 H
重量： 3900 Kg
